La macchina sigillatrice automatica per lo stampaggio di blister di carta per batteria utilizza una struttura di formatura e sigillatura a piastra piana per l'imballaggio in blister cardato a mezza copertura.

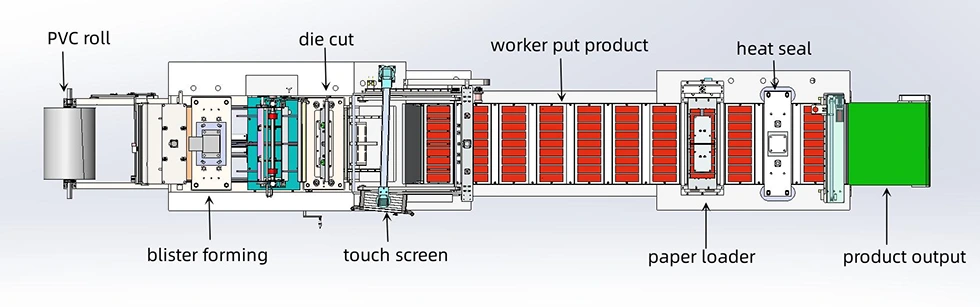

Il processo di confezionamento inizia con il riscaldamento del foglio di PVC/PET e la formazione della cavità. Il blister formato viene poi tagliato e trasferito sulla landa, dove viene caricato il prodotto e posizionata la carta di carta stampata. La termosaldatura salda il blister alla card prima che la confezione finita venga scaricata.
Il processo principale è:
Riscaldamento PVC/PET → Formatura blister → Servo trazione → Taglio blister → Raccolta scarti → Trasferimento blister → Caricamento prodotto → Posizionamento scheda cartacea → Sigillatura a caldo → Uscita confezione finita
Il caricamento manuale del prodotto è incluso nel processo standard, mentre il resto delle operazioni di confezionamento sono coordinate meccanicamente.
La nostra macchina sigillatrice automatica per lo stampaggio di blister di carta per batterie è adatta a prodotti con forme, dimensioni e requisiti di imballaggio diversi.
|
Categoria di prodotto |
Applicazioni tipiche |
|
Merci quotidiane |
Colla, accessori per la casa e prodotti di piccolo consumo |
|
Hardware ed elettronica |
Batterie, accessori elettronici e piccola ferramenta |
|
Cartoleria |
Matite, gomme da cancellare, correttore liquido e colla solida |
|
Parti automobilistiche |
Pastiglie freno, candele e altri piccoli componenti |
|
Cosmetici |
Rossetti e prodotti selezionati per la cura della persona |
|
Giocattoli |
Piccoli giocattoli e prodotti confezionati per bambini |
L'area di formatura e gli utensili possono essere selezionati in base alle dimensioni effettive del prodotto e al layout della scheda.
Ciò rende la macchina sigillatrice per lo stampaggio di blister di carta per batterie particolarmente rilevante per i produttori e gli confezionatori a contratto che gestiscono più di un tipo di prodotto cardato.
La formazione coerente dipende fortemente dalla stabilità della temperatura e dalla trazione del materiale.
La macchina AC-600 utilizza energia di riscaldamento separata per la sezione di formatura e la sezione di termosaldatura, con controllo della temperatura gestito tramite il sistema di controllo della macchina.
La sezione di formatura ha una potenza nominale di 3,5 kW × 2, mentre la sezione di termosaldatura utilizza 4 kW di potenza di riscaldamento.
La macchina monitora inoltre condizioni quali:
● Carenza di materiale in PVC
● Pressione dell'aria insufficiente
● Guasti dei componenti elettrici
● Anomalie legate alla temperatura
Quando viene rilevata una condizione anomala, il sistema di controllo fornisce un allarme o interrompe l'operazione pertinente per ridurre il rischio di imballaggi difettosi.
L'AC-600 utilizza un sistema di controllo PLC Mitsubishi con un HMI touchscreen.
L'interfaccia di controllo fornisce funzioni tra cui:
● Conteggio della produzione
● Indicazione di guasto
● Promemoria di manutenzione
● Avvio della protezione tramite password
● Monitoraggio della temperatura
● Visualizzazione dello stato della macchina
Il sistema di allarme aiuta gli operatori a identificare problemi come carenza di materiale, pressione dell'aria insufficiente o guasti elettrici senza controllare manualmente ogni stazione.
Il confezionamento in blister cardato utilizza raramente uno stampo universale. La cavità del blister, la forma del taglio e il formato della sigillatura normalmente cambiano con il prodotto.
L'AC-600 utilizza quindi utensili di formatura e fustellatura dedicati per diversi prodotti.
Il pacchetto di utensili fornito comprende:
● Formatura dello stampo
● Stampo fustellato
● Manipolatore di trasferimento blister
● Stampo superiore termosaldante × 1
● Caricatore di carte
● Stampi fondo termosaldabili × 25
La configurazione standard dello stampo supporta una carta di carta da 173 × 139 mm con due carte per stampo.
Per altre dimensioni di carte o layout di prodotto, KEDE può fornire gli strumenti corrispondenti in base al formato di imballaggio richiesto.
I componenti elettrici e di controllo del movimento selezionati provengono da marchi industriali affermati.
|
Componente |
Specifica |
Marca |
|
Motore principale |
2000W-50S |
WALSON |
|
PLC |
FX3G40MT |
Mitsubishi |
|
Modulo esteso |
FX2N-16YT |
Mitsubishi |
|
Invertitore |
10–50 Hz |
Mitsubishi |
|
Pulsante |
ZB2-BE102C |
Schneider |
|
Contattore CA |
LC1D3210 |
Schneider |
|
Cilindro dell'aria |
Serie SCF |
Airtac |
|
Servomotore |
ISMH1-75B30CB |
Inovance/Delta |
|
Schermo tattile |
MT6070IH5 |
WeinView |
|
Regolatore di temperatura |
DET10T/20T |
Delta |
L'esatta configurazione dei componenti deve essere confermata nel preventivo finale della macchina.
Il telaio dell'AC-600 è realizzato con piastre di acciaio saldate e sottoposto a trattamento di distensione per migliorare la stabilità strutturale.
Nelle aree di contatto rilevanti vengono utilizzate superfici cromate e in acciaio inossidabile. Le guide e i componenti di trasmissione rifiniti con precisione aiutano a mantenere un movimento fluido durante la formatura, il trasferimento e la sigillatura.
Questa costruzione è destinata al funzionamento industriale continuo mantenendo gestibili la pulizia e la manutenzione ordinaria.
|
Parametro |
Specifiche AC-600 |
|
Tipo di macchina |
Confezionatrice automatica per blister di carta |
|
Tipo di imballaggio |
Blister cardato a mezza copertura |
|
Velocità di produzione |
10–18 cicli/min |
|
Massimo. Area fustellata |
500×180 millimetri |
|
Massimo. Profondità di formazione |
50 mm |
|
Spessore PVC/PET |
0,15–0,5 mm |
|
Formare potenza termica |
3,5 kW×2 |
|
Potere Termosaldante |
4 chilowatt |
|
Potenza totale |
15 chilowatt |
|
Consumo d'aria |
≥0,5 m³/min |
|
Pressione atmosferica |
0,5–0,8 MPa |
|
Massimo. Dimensione della carta |
520×200×0,5mm |
|
Peso della macchina |
2.600 chilogrammi |
|
Dimensioni della macchina |
7700×1200×1862 mm |
|
Alimentazione elettrica |
380 V, trifase, 4 fili, 50 Hz |
La macchina sigillatrice automatica per lo stampaggio di blister di carta per batteria è protetta con film estensibile e fissata su pallet di legno prima della spedizione.
La consegna standard è prevista entro 60 giorni dalla conferma del pagamento anticipato, in base alla configurazione finale della macchina e ai requisiti degli utensili.
L'AC-600 viene fornito con certificazione CE.
La macchina è adatta per prodotti di piccole e medie dimensioni come batterie, elettronica, cancelleria, ferramenta, componenti automobilistici, cosmetici, giocattoli e altri beni di consumo che richiedono un confezionamento in blister cardato.
È progettato per il confezionamento in blister cardato a mezza copertura, dove un blister formato in PVC/PET viene termosaldato su un cartoncino di carta.
La profondità massima di formatura è 50 mm, a seconda del prodotto, del materiale e della configurazione dello stampo.
SÌ. Gli stampi di formatura e fustellatura possono essere progettati in base alle dimensioni del prodotto, alla forma del blister e al formato della carta.
La configurazione standard può produrre circa 2.700 pacchi/ora con un layout dello stampo a due schede. La produzione effettiva varia in base al prodotto e alla configurazione dello stampo.
SÌ. La disposizione degli strumenti e del caricamento delle carte può essere adattata alle diverse dimensioni delle carte di carta e ai layout di imballaggio.
L'intervallo di spessore del materiale PVC/PET specificato è 0,15–0,5 mm.
La macchina standard utilizza un PLC Mitsubishi FX3G40MT con un'interfaccia HMI touchscreen.
SÌ. L'AC-600 viene fornito con certificazione CE.
SÌ. KEDE fornisce assistenza per l'installazione e il collaudo, servizio di garanzia e supporto tecnico a lungo termine. Se necessario, è possibile organizzare anche il servizio di assistenza tecnica in loco.
