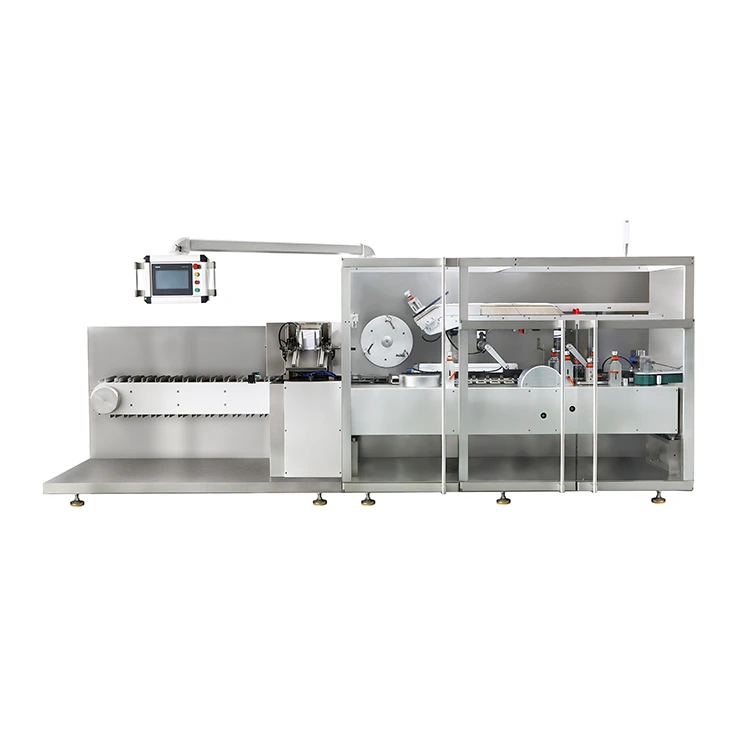

L'astucciatrice a media velocità è un'astucciatrice automatica a media velocità sviluppata per i produttori che necessitano di un imballaggio in cartone affidabile senza passare a un sistema di produzione ad alta velocità. La sua velocità operativa regolabile consente all'astucciatrice di lavorare a un livello più vicino all'uscita effettiva della linea a monte, contribuendo a mantenere un flusso di materiale costante tra riempimento, alimentazione e astucciamento.
La macchina è particolarmente adatta alla produzione farmaceutica e nutraceutica di medio volume, alle operazioni multiprodotto e alle linee di confezionamento in cui durante la giornata lavorativa vengono cambiati diversi formati di prodotto. Grazie al controllo PLC, alla regolazione della velocità della frequenza e alle modalità di alimentazione configurabili, il KDZ-130 fornisce un modo semplice per automatizzare l'astucciamento mantenendo la configurazione della macchina proporzionata ai requisiti di produzione.
Non sempre la massima velocità è il giusto criterio di acquisto per una astucciatrice.
Se un processo di riempimento o alimentazione a monte produce solo un numero moderato di prodotti al minuto, l'installazione di un'astucciatrice molto più veloce non aumenta automaticamente la produzione complessiva della linea. La sezione di astucciamento deve ancora lavorare in equilibrio con le attrezzature che la precedono.
L'astucciatrice a media velocità copre un intervallo operativo di 30-80 scatole/min, offrendo ai produttori più spazio per regolare la velocità di astucciamento in base al processo di produzione.
Ciò rende la macchina un'opzione pratica per:
● Produzione farmaceutica di medio volume
● Packaging di prodotti nutraceutici e di integratori
● Linee che gestiscono diversi formati di prodotto
● Produttori che abbandonano l'astucciamento manuale
● Linee di produzione in cui non è necessaria una capacità di 300 scatole/min
● Progetti in cui l'investimento in attrezzature deve corrispondere alla produttività effettiva
L'obiettivo non è la velocità nominale massima. È un processo di astucciamento che si adatta alla linea di produzione.
Una linea di produzione che gestisce continuamente un prodotto ha requisiti diversi rispetto a una struttura che cambia tra diversi SKU.
Ad esempio, un produttore potrebbe dover confezionare bottiglie o formati di prodotto diversi durante lo stesso giorno di produzione. In questa situazione, l'astucciatrice deve fornire sufficiente flessibilità operativa per la regolazione del formato piuttosto che limitarsi a massimizzare la velocità del ciclo.
L'astucciatrice utilizza un sistema di controllo basato su HMI con memorizzazione delle ricette, che consente di conservare le impostazioni del prodotto stabilite per i successivi cicli di produzione. I requisiti di cambio meccanico dipendono ancora dal prodotto specifico e dalla configurazione della confezione, ma le impostazioni memorizzate possono ridurre l'immissione ripetuta di parametri durante i cambi di formato.
L'astucciatrice utilizza il controllo PLC e la regolazione della velocità della frequenza attraverso i principali movimenti sincronizzati del processo di astucciamento.
La velocità operativa può essere regolata in base a:
● Uscita di riempimento o alimentazione a monte
● Caratteristiche del prodotto
● Comportamento del cartone
● Dimensioni del cartone
● Tasso di produzione richiesto
Ciò offre ai responsabili della produzione un maggiore controllo sul rapporto tra l'attrezzatura a monte e l'astucciatrice.
Un processo tipico può essere organizzato come:
Riempimento/Alimentazione → Trasferimento Prodotto → Alimentazione Cartone → Apertura Cartone → Inserimento Prodotto → Piegatura → Chiusura Cartone
Ove richiesto, la macchina può anche essere collegata a trasportatori a monte o ad apparecchiature di alimentazione per ridurre il trasferimento manuale del prodotto.
|
Parametro |
KDZ-130 |
|
Modello |
KDZ-130 |
|
Velocità di produzione |
30–80 scatole/min |
|
Dimensioni cartone (L × P × A) |
70–250 × 25–100 × 12–90 mm |
|
Cartone |
250–450 g/m² |
|
Potenza del motore principale |
1,5 kW |
|
Alimentazione elettrica |
380 V/50 Hz |
|
Pressione di esercizio |
0,5 MPa* |
|
Consumo di aria compressa |
0,5–0,8 m³/h* |
|
Dimensioni della macchina (L × P × A) |
3700×1500×1900mm |
|
Peso della macchina |
ca. 2000 chilogrammi |
|
Copertura di sicurezza |
Opzionale |
|
Configurazione di dimensioni speciali |
Disponibile |
L'astucciatrice può essere configurata in base alle caratteristiche del prodotto da confezionare. Invece di trattare la sezione di alimentazione come un componente isolato, KEDE può regolare la disposizione di alimentazione per adattarla all'attrezzatura a monte e alle condizioni di trasferimento del prodotto.
La macchina è in grado di eseguire in automatico le principali operazioni di astucciamento, tra cui l'alimentazione del prodotto, l'apertura del cartone, la spinta del prodotto, la piegatura delle falde e la chiusura del cartone.
Per prodotti con orientamenti di alimentazione o requisiti di trasferimento diversi, la sezione di ingresso può essere valutata e modificata durante la fase di progettazione della macchina.
L'astucciatrice a media velocità è disponibile con moduli aggiuntivi quando il processo di produzione richiede qualcosa di più dell'astucciamento di base.
|
Opzione |
Funzione |
|
Codificatore a getto d'inchiostro |
Stampa la data, le informazioni sul lotto o sul lotto sui cartoni |
|
Piegatrice e inseritore di volantini |
Piega e posiziona i fogli di istruzioni all'interno dei cartoni |
|
Gruppo colla a caldo |
Fornisce la chiusura adesiva del cartone |
|
Alimentazione personalizzata |
Si adatta al trasferimento del prodotto e alle condizioni del trasportatore a monte |
|
Copertura di sicurezza |
Fornisce una protezione aggiuntiva alla macchina |
Queste funzioni possono essere selezionate in base all'effettivo processo di confezionamento anziché essere incluse come apparecchiature standard non necessarie.
Il KDZ-130 utilizza un sistema di controllo basato su PLC con convertitore di frequenza per il funzionamento coordinato della macchina.
Il sistema di controllo gestisce i principali movimenti coinvolti in:
Alimentazione → Spinta → Apertura cartone → Piegatura lembo → Sigillatura
La regolazione della frequenza consente di impostare la velocità operativa in base alle esigenze di produzione invece di bloccare la macchina ad una velocità di lavoro fissa.
Per i produttori con volumi di produzione moderati, questa flessibilità può essere utile quando l'astucciatrice deve operare a velocità diverse durante cicli di produzione diversi.
Cartoni e prodotti diversi potrebbero richiedere modifiche al meccanismo di alimentazione e astucciamento.
Il KDZ-130 può utilizzare la memorizzazione delle ricette tramite l'HMI per configurazioni di prodotto stabilite. Ciò fornisce agli operatori un registro delle impostazioni rilevanti della macchina quando ritornano a uno SKU precedentemente configurato.
KEDE può anche fornire indicazioni sul cambio per la configurazione della macchina applicabile.
Il tempo effettivo di cambio dipende da:
● Dimensioni del prodotto
● Dimensioni del cartone
● Disposizione dell'alimentazione
● Numero di regolazioni meccaniche
● Familiarità dell'operatore
Ciò è più realistico per gli appalti B2B che promettere un tempo di cambio universale per ogni prodotto.
L'astucciatrice a media velocità può essere collegata a trasportatori a monte e apparecchiature di alimentazione dove la linea di produzione richiede un trasferimento continuo del prodotto.
Prima della produzione, KEDE può valutare:
Uscita a monte → Altezza del trasportatore → Orientamento del prodotto → Posizione di alimentazione → Caricamento del cartone
Ciò è particolarmente utile quando si sostituisce un'operazione di astucciamento manuale o si aggiunge l'automazione a una linea di produzione esistente.
L'obiettivo è adattare l'astucciatrice al processo esistente invece di richiedere modifiche inutili all'intera linea.
Per i produttori farmaceutici il cui processo a monte opera con una produzione moderata, il KDZ-130 fornisce l'astucciamento automatico senza richiedere una configurazione della macchina ad alta velocità.
La macchina può essere presa in considerazione per prodotti nutraceutici e altri prodotti confezionati dove sono richiesti un caricamento controllato del cartone e una produzione costante.
Gli impianti di produzione che gestiscono diversi formati di prodotto e cartone possono trarre vantaggio da parametri operativi regolabili e memorizzazione delle ricette.
Per i produttori che abbandonano il confezionamento manuale in cartone, il KDZ-130 offre un'opzione di astucciamento automatizzato relativamente compatta con una gamma di produzione moderata.
Se il processo di produzione a monte funziona a una velocità moderata, un'astucciatrice ad altissima velocità può fornire una capacità maggiore di quella che la linea può utilizzare. La KDZ-130 offre una gamma di 30-80 scatole/min che può essere meglio adattata alla produzione a produzione moderata.
L'intervallo operativo specificato è 30–80 scatole/min. La produzione effettiva dipende dal prodotto, dal formato del cartone e dalla configurazione completa della linea.
SÌ. La macchina può essere utilizzata per applicazioni di astucciamento farmaceutico e nutraceutico quando i requisiti di prodotto, cartone e alimentazione sono compatibili con la configurazione della macchina.
SÌ. È possibile configurare più formati, con la possibilità di memorizzare ricette per le impostazioni del prodotto stabilite. I requisiti di cambio meccanico dipendono dai prodotti e dai cartoni specifici.
Il KDZ-130 può essere configurato per connettersi con apparecchiature di alimentazione e trasporto a monte. KEDE valuterà l'altezza del trasportatore, il trasferimento del prodotto e i requisiti di output durante la progettazione.
La gamma di dimensioni standard del cartone è 70–250 × 25–100 × 12–90 mm. Per cartoni fuori gamma standard si possono valutare configurazioni particolari.
La KDZ-130 può essere configurata con moduli opzionali come un codificatore a getto d'inchiostro, una piegatrice e un inseritore per volantini e un sistema di colla a caldo. La configurazione preferita viene normalmente determinata prima della produzione.
KEDE può eseguire test di funzionamento delle macchine, controlli di velocità, ispezioni pneumatiche ed elettriche e altri test funzionali in base alle specifiche concordate dell'attrezzatura prima della spedizione.
