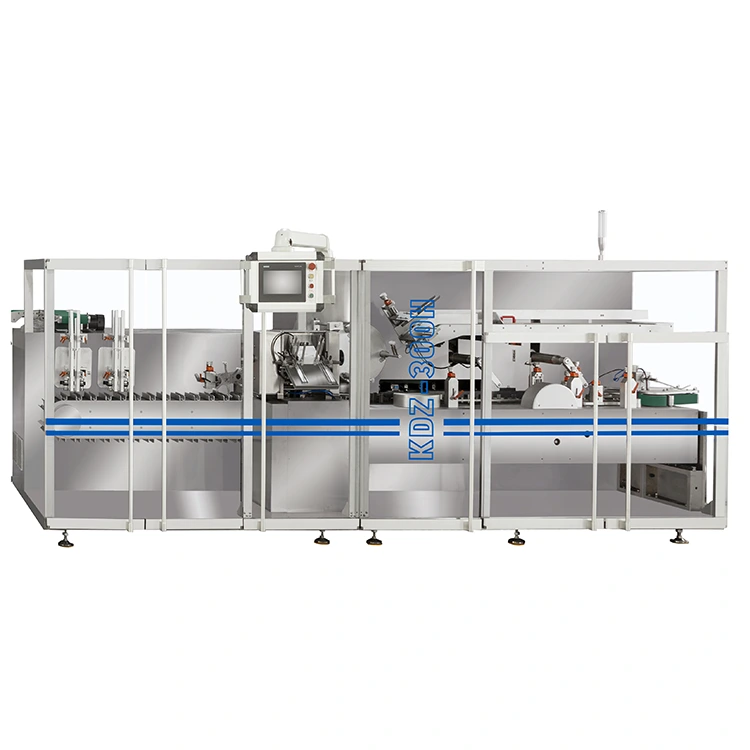

L'astucciatrice continua ad alta velocità Full Servo utilizza un movimento coordinato servocontrollato per l'alimentazione del prodotto, l'apertura, l'inserimento e la chiusura del cartone, consentendo a queste operazioni di funzionare in modo continuo anziché fare affidamento su ripetuti cicli di arresto e avvio. Può essere integrato con apparecchiature di alimentazione, riempimento o ispezione a monte e configurato con opzioni come l'inserimento di volantini, la codifica a getto d'inchiostro e la sigillatura con hot-melt. Il suo esterno in acciaio inossidabile rende la macchina adatta anche per ambienti di produzione farmaceutici, cosmetici, alimentari e altri ambienti in cui la produzione continua e la costruzione igienica sono importanti.

Costruito per l'astucciamento continuo ad alto rendimento

L'astucciamento ad alta velocità non è semplicemente una questione di aumento della velocità del motore. A livelli di produttività più elevati, il trasferimento del prodotto, l'apertura e l'inserimento del cartone devono rimanere sincronizzati durante tutto il ciclo produttivo.

Il KDZ-300H utilizza una configurazione completamente servoassistita per coordinare i principali movimenti operativi. Ciò conferisce alla macchina un maggiore controllo sul posizionamento del prodotto e sulla movimentazione dei cartoni, pur mantenendo una velocità di produzione fino a 280 scatole al minuto.

Per le fabbriche che gestiscono lunghi turni di produzione, il vantaggio è un processo di confezionamento più coerente piuttosto che una velocità di picco elevata che non può essere mantenuta dal resto della linea.

Specifiche tecniche

Parametro	Specifica
Modello	KDZ-300H*
Velocità di astucciamento	200–280 scatole/min
Dimensioni cartone (L × P × A)	70–180 × 35–80 × 14–50 mm
Cartone	250–350 g/m²
Peso del foglio	60–70 g/m²
Dimensioni del volantino aperto (L × L)	80–250 × 90–170 mm
Piegatura del volantino	1–4 pieghe
Pressione di esercizio	≥0,6MPa
Consumo d'aria	160–200 l/min
Alimentazione elettrica	220 V/380 V
Potenza del motore	5kW
Dimensioni della macchina	4800×1600×1860mm
Peso della macchina	4500 chilogrammi

Controllo completo del servo per il funzionamento sincronizzato

Il valore principale di un'astucciatrice full-servo diventa più evidente con l'aumentare della velocità di produzione.

L'astucciatrice continua ad alta velocità completamente servo coordina i movimenti coinvolti nel trasferimento del prodotto e nella movimentazione del cartone attraverso il funzionamento servocontrollato. Invece di considerare l'alimentazione, la spinta e la chiusura del cartone come azioni meccaniche indipendenti, la macchina è configurata in modo che la loro tempistica corrisponda al ciclo produttivo richiesto.

Ciò è particolarmente importante quando l'astucciatrice è collegata ad un processo automatizzato a monte. Una mancata corrispondenza tra l'arrivo del prodotto e la disponibilità del cartone può comportare accumulo, prodotti mancati o interruzioni di linea non necessarie.

Per ciascun progetto, KEDE può adattare la disposizione di alimentazione in base alle caratteristiche del prodotto, alle dimensioni del cartone e alla produzione richiesta.

Compatibilità del prodotto e del cartone

L'astucciatrice continua ad alta velocità completamente servo può essere configurata per diversi prodotti e formati di imballaggio anziché essere limitata a un'applicazione fissa.

Le applicazioni tipiche includono prodotti farmaceutici come blister, flaconi di medicinali, fiale, siringhe e tubi di pomate. I prodotti cosmetici e per la cura personale possono includere rossetti, contenitori per creme, prodotti roll-on e saponette. La stessa piattaforma di astucciamento può essere adattata anche per prodotti alimentari confezionati singolarmente, bustine, articoli medicali e componenti elettronici selezionati.

Il metodo di alimentazione effettivo dipende dalle dimensioni del prodotto, dall'orientamento, dalle caratteristiche della superficie e dal modo in cui il prodotto deve entrare nel cartone. Si consiglia pertanto di effettuare prove a campione prima di finalizzare la configurazione della macchina.

Movimentazione di cartoni per diversi formati di imballaggio

La gamma standard di cartoni KDZ-300H è:

70–180 mm di lunghezza, 35–80 mm di larghezza e 14–50 mm di altezza.

Supporta cartoncino nella gamma 250-350 g/m². Per le applicazioni che utilizzano volantini, la macchina può accogliere carta da 60–70 g/m² con un formato aperto di 80–250 × 90–170 mm e 1–4 operazioni di piegatura.

Per dimensioni speciali del cartone, caratteristiche del cartone o requisiti di chiusura, KEDE può esaminare i campioni di cartone e determinare se sono necessarie regolazioni dell'attrezzatura o della stazione.



Configura l'astucciatrice attorno alla tua linea

Un'astucciatrice ad alta velocità viene raramente installata come macchina isolata. Le sue prestazioni dipendono da quanto bene comunica meccanicamente con le apparecchiature a monte e a valle.

Il KDZ-300H può essere configurato con:

● Alimentazione del prodotto adattata al trasportatore a monte o alla macchina di lavorazione

● Piegatura e inserimento depliant

● Codifica a getto d'inchiostro per informazioni su batch, data o lotto

● Sigillatura con colla a caldo

● Orientamento del prodotto e gruppi di alimentazione

● Disposizioni per lo scarico dei cartoni a valle

● Configurazioni speciali per la movimentazione dei cartoni

Lo scopo di queste opzioni non è quello di aggiungere apparecchiature non necessarie. KEDE seleziona la configurazione richiesta in base all'effettivo processo di imballaggio del cliente.

Progettato per la produzione farmaceutica, cosmetica e alimentare

L'astucciatrice continua ad alta velocità completamente servo è adatta per ambienti di produzione in cui l'imballaggio in cartone automatizzato deve tenere il passo con le apparecchiature a monte.

Imballaggio farmaceutico

La macchina può essere configurata per blister, flaconi di medicinali, fiale, siringhe, tubetti di pomate e prodotti farmaceutici simili.

Cosmetici e cura personale

È in grado di gestire i requisiti di imballaggio in cartone per rossetti, contenitori di creme, prodotti roll-on e altri articoli per la cura personale.

Alimentari e dolciari

Sono disponibili configurazioni adatte per prodotti confezionati, confezioni monoporzione, bustine e altri prodotti alimentari confezionati singolarmente.

Prodotti medici e di consumo

La piattaforma può anche essere adattata per articoli medici selezionati, prodotti per la casa e piccoli componenti confezionati in base alle loro dimensioni e caratteristiche di alimentazione.

Test di fabbrica prima della spedizione

Prima della spedizione, l'astucciatrice viene assemblata, regolata e testata in base alla configurazione della macchina concordata.

L’ispezione riguarda le principali funzioni operative, tra cui:

Area di prova	Controllo principale
Alimentazione del cartone	Prelievo e apertura del cartone grezzo
Alimentazione del prodotto	Posizionamento e trasferimento del prodotto
Inserimento	Ingresso del prodotto nel cartone
Pieghevole	Movimentazione e formazione delle falde del cartone
Sigillatura	Chiusura con tuck o colla, ove applicabile
Funzionamento continuo	Velocità e stabilità operativa
Sicurezza	Protezioni, arresti di emergenza e allarmi

Quando i campioni dei clienti sono disponibili, KEDE può condurre una prova di produzione utilizzando i prodotti e i cartoni reali prima dell'accettazione finale.



Costruzione in acciaio inossidabile per una produzione igienica

L'astucciatrice continua ad alta velocità completamente servo utilizza una struttura esterna in acciaio inossidabile progettata per ambienti di produzione in cui sono richieste pulizia e operazioni igieniche regolari.

Per le applicazioni farmaceutiche, alimentari e cosmetiche, la costruzione della macchina può supportare i requisiti di produzione orientati alle GMP. I componenti di guida e contatto con il prodotto possono essere configurati in base all'applicazione e alle caratteristiche del materiale.

La struttura della macchina è inoltre progettata per il funzionamento industriale continuo, con il telaio che fornisce il supporto meccanico necessario per il movimento ad alta velocità.

Supporto tecnico dall'installazione alla produzione

KEDE fornisce documentazione tecnica e supporto per l'installazione, il funzionamento e la manutenzione della macchina.

A seconda del progetto, il supporto può includere:

Guida all'installazione

Vengono forniti disegni tecnici e istruzioni operative per l'installazione e la messa in servizio della macchina.

Formazione degli operatori

Il funzionamento di base, il cambio formato, la pulizia e la manutenzione ordinaria possono essere coperti durante la messa in servizio della macchina o l'accettazione in fabbrica.

Assistenza remota

I tecnici KEDE possono fornire supporto remoto per regolazioni operative e risoluzione dei problemi.

Pezzi di ricambio

Insieme alla macchina vengono fornite informazioni consigliate sui pezzi di ricambio per aiutare i clienti a prepararsi per la manutenzione ordinaria.

Per i progetti che richiedono la messa in servizio in loco, le modalità di servizio possono essere discusse in base al luogo di installazione e all'ambito del progetto.



Domande frequenti

L'astucciatrice continua può essere collegata a una linea di confezionamento esistente?

SÌ. La macchina può essere configurata in base al sistema di alimentazione del prodotto a monte e alle esigenze di trasporto a valle. La velocità della linea, l'orientamento del prodotto e l'altezza di trasferimento devono essere confermati durante la progettazione.

Quale velocità di produzione può raggiungere l'astucciatrice continua?

Le specifiche fornite indicano una velocità di lavoro di 200–280 scatole/min. La produzione effettiva dipende dalle caratteristiche del prodotto, dal formato del cartone, dal metodo di alimentazione e dalla configurazione della linea.

Cosa rende la KDZ-300H diversa da un'astucciatrice intermittente?

La KDZ-300H è progettata per l'astucciamento continuo ad alta velocità con movimento servocontrollato. Ciò lo rende più adatto alle linee di produzione in cui l'astucciatrice deve mantenere una produzione elevata e costante.

La macchina può gestire cartoni di dimensioni diverse?

SÌ. La gamma standard del cartone è 70–180 × 35–80 × 14–50 mm. Le dimensioni speciali del cartone devono essere riviste dall'ingegneria KEDE prima della produzione.

È possibile aggiungere alla macchina un'inseritrice di volantini?

SÌ. Un sistema di piegatura e inserimento del volantino può essere integrato quando il processo di confezionamento richiede un foglio di istruzioni o la documentazione del prodotto all'interno del cartone.

È disponibile la sigillatura hot-melt?

SÌ. È possibile configurare un sistema di colla a caldo per i cartoni che richiedono una chiusura incollata anziché la chiusura con lembo tuck standard.

Quali informazioni dobbiamo fornire per un preventivo di una macchina?

Le informazioni più utili includono dimensioni del prodotto, forma del prodotto, dimensioni del cartone, materiale del cartone, velocità di produzione richiesta, requisiti del volantino e dettagli della linea di produzione esistente.
